瑞盛分板編程 | PCB拼板分板編程,多Mark點添加幫你來搞定
發表時間:2024-07-29 23:17:57 點擊:次 發布人:admin

電子制造的世界,PCB扮演著至關重要的角色。為適應下游電子終端設備,PCB板外觀朝輕薄短小發展,加之PCB形狀多樣化,對于分板工藝精度和穩定性有了更高的要求。如何維持生產率同時保證PCB的質量,成為每個電子制造企業都關注的問題。



分板編程

為何需要多Mark點設置



面對復雜的PCB板加工,尤其是PCB拼板分板,這些問題的解決至關重要,由于PCB拼板在切割過程中可能會出現微小的位移和畸變現象,單板MARK點和局部MARK點設置已經不能完全滿足高精度的切割要求。


而多Mark點的設置(全局MARK點),能更好地解決位移、畸變、切割偏差問題,方便CCD視覺系統對單板圖像進行定位校準,使切割精度大幅提升。


分板編程

多Mark點添加

多Mark點設置過程并不復雜,只需在原有A、BMark點設置的基礎上進行添加即可。具體步驟如下:

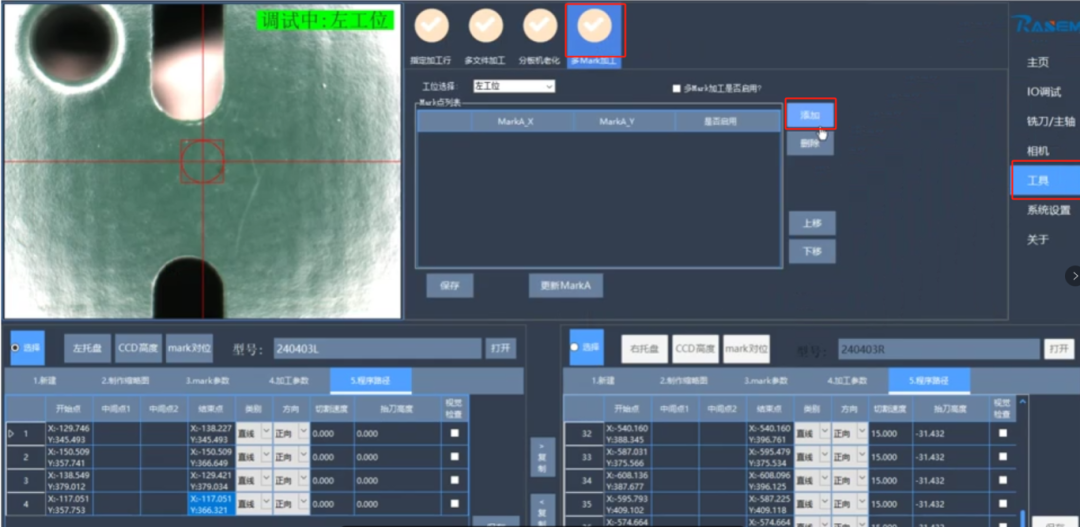

31、在工位面板下,設置好ABMARK點后,點擊“工具”,選擇“多MARK點加工”。

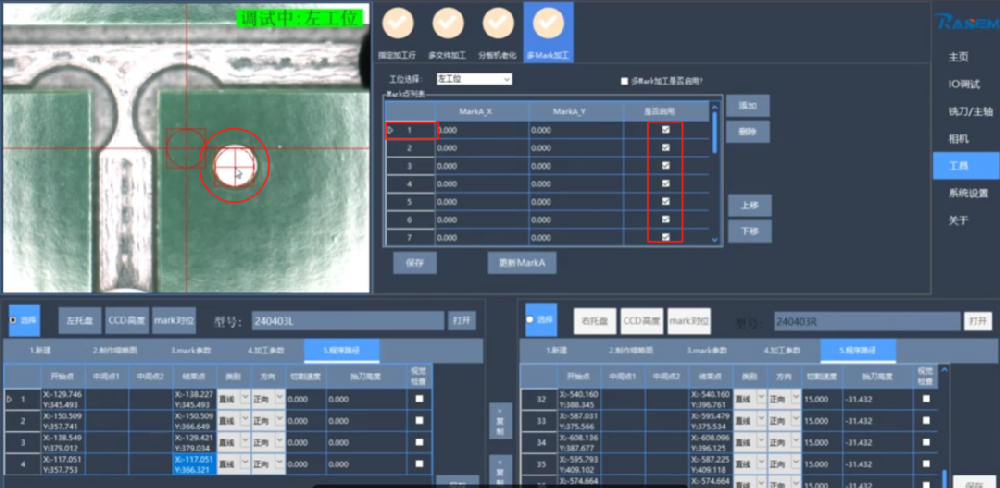

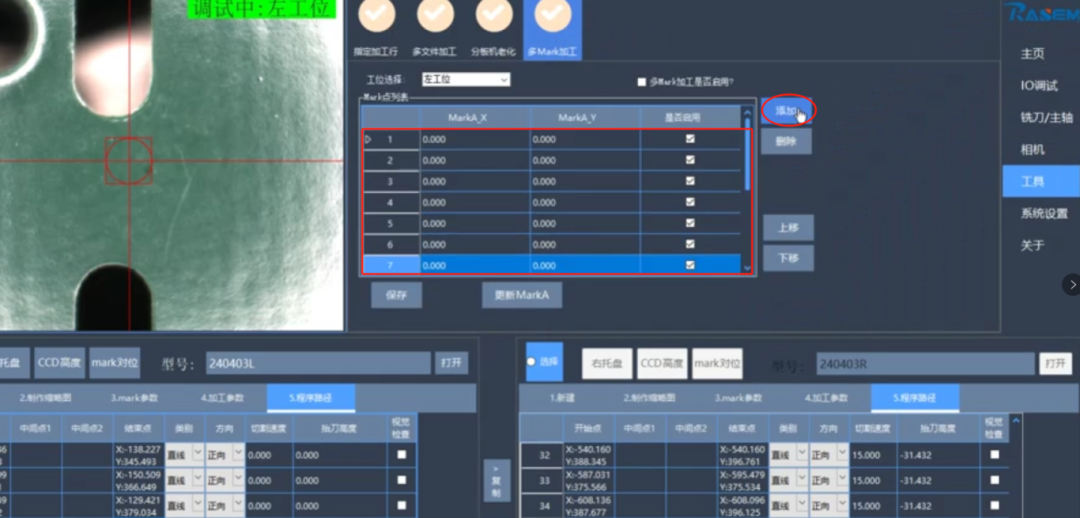

2、根據需求依次添加Mark點,正常情況下,每個單板設置兩個Mark點。

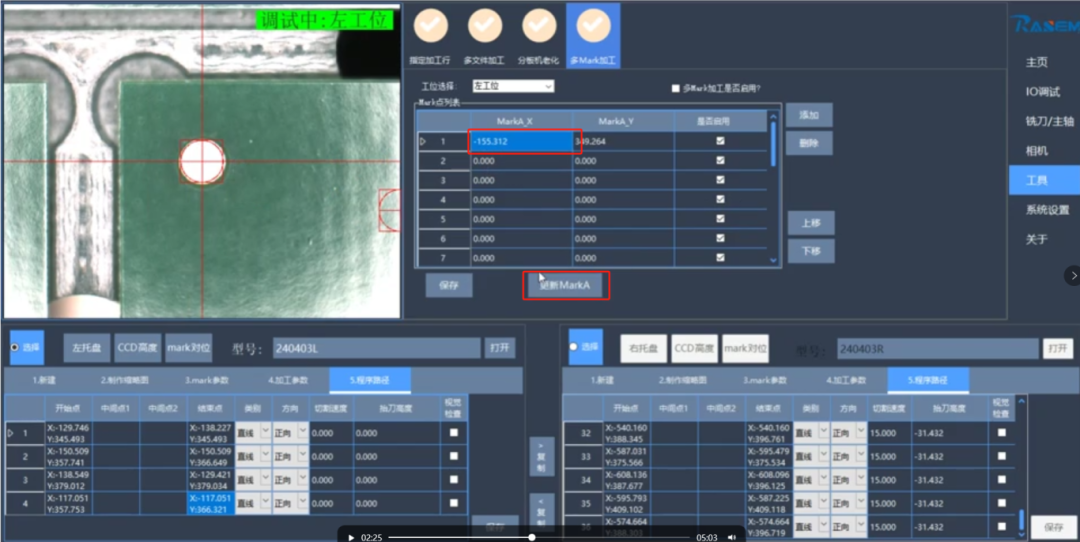

3、在CCD視窗移動坐標,通過光標依次選中新的Mark點,按順序更新Mark點參數。

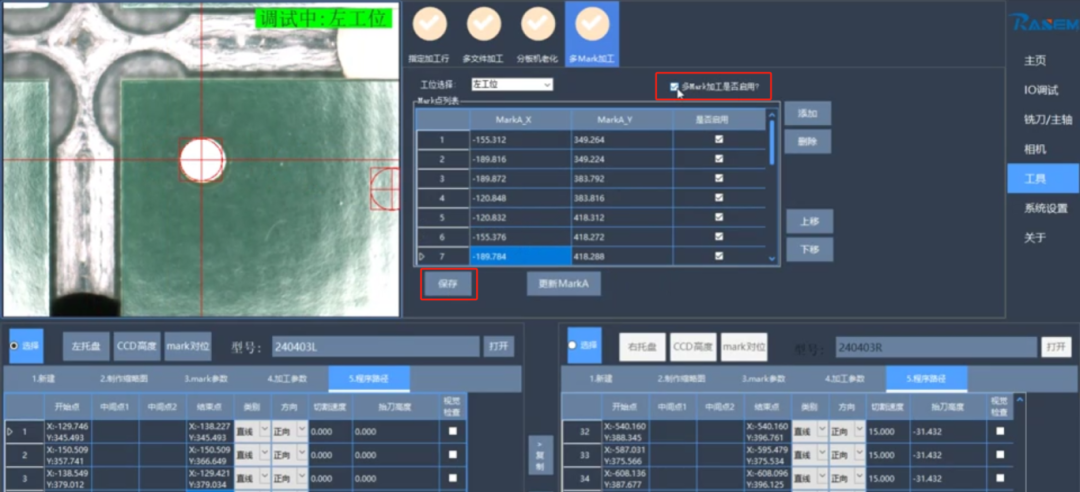

4、勾選“多MARK點加工是否自用點擊“保存”,多MARK點添加完成。在CCD模式下運行一下,效果立竿見影。



通過多Mark點設置,即使是最復雜精密的PCB拼板,也能實現精確高效的切割。實際應用表明,多Mark點技術能夠顯著提高分板精度,減少廢品率,并縮短生產周期,為企業帶來可觀的效益。

RS分板系統是分板智能編程應用的典范。他憑借先進的技術和人性化的設計,使分板編程更加簡單,幫助企業輕松應對生產中的各種挑戰。
